Wasserförderstrecken Ast

LEGENDE:

-  Pumpen

-  Schlauchleitungen





Hinweise Wasserförderstrecken (Ast)

Förderstrom für geplante Schlauchstrecke: 800l/min

**********    A S T    ***********

Schlauchstrecke Biehlerweiher bis zur ersten Verstärkerpumpe (im Mohrfeld 68)

  • 460 m Länge (Zeit befüllen 2,5Min /2029 L)
  • 7,6 m Höhenunterschied
  • 23 B-Schläuche a 20m + 5 Reserveschläuche
  • 6,3 bar errechneter Druckverlust



Schlauchstrecke Siedlung Am Ziegelstadl

  • 380 m Länge (Zeit befüllen 2,1Min /1676 L)
  • 9,5 m Höhenunterschied
  • 19 B-Schläuche a 20m + 4 Reserveschläuche
  • 5,5 bar errechneter Druckverlust



Schlauchstrecke Siedlung Im Mohrfeld

  • 420 m Länge (Zeit befüllen 2,3Min /1852 L)
  • 13,2 m Höhenunterschied
  • 21 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,4 bar errechneter Druckverlust



Schlauchstrecke Bielerweiher Richtung „Vogelsiedlung

  • 420 m Länge (Zeit befüllen 1,3Min /1058 L)
  • 13,5 m Höhenunterschied
  • 21 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,4 bar errechneter Druckverlust

Verstärkerpumpe Drosselweg 2 oder

Amselstr. Ca 20 m vor Kreuzung Finkenweg



Schlauchstrecke Siedlung Meisenweg Amselstr

  • 240 m Länge (Zeit befüllen 2,5Min /2029 L)
  • 2,6 m Höhenunterschied
  • 12 B-Schläuche a 20m + 3 Reserveschläuche
  • 3,2 bar errechneter Druckverlust



Schlauchstrecke Siedlung Finkenweg/Bonhöfferweg

  • 380 m Länge (Zeit befüllen 2,3Min /1852 L)
  • 17,8 m Höhenunterschied
  • 19 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,4 bar errechneter Druckverlust



Schlauchstrecke Schule

  • 360 m Länge (Zeit befüllen 2,0Min /1588 L)
  • 21,4 m Höhenunterschied
  • 18 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,5 bar errechneter Druckvertust



Schlauchstrecke Biehlerweiher Hauptstr

  • 400 m Länge (Zeit befüllen 2,2Min /1764 L)
  • 14,6 m Höhenunterschied
  • 15 B-Schläuche a 20m + 3 Reserveschläuche
  • 6,3 bar errechneter Druckverlust

Verstärkerpumpe

  • 460 m Länge (Zeit befüllen 2,5Min /2029 L)
  • 6,8 m Höhenunterschied
  • 23 B-Schläuche a 20m + 5 Reserveschläuche
  • 6,2 bar errechneter Druckverlust



Schlauchstrecke Weiherhäuser zur Schule

  • 380 m Länge (Zeit befüllen 2,1Min /1676 L)
  • 18,5 m Höhenunterschied
  • 18 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,2 bar errechneter Druckverlust

       Verstärkerpumpe

  • 400 m Länge (Zeit befüllen 2,2Min /1764 L)
  • 5,0 m Höhenunterschied
  • 20 B-Schläuche a 20m + 4 Reserveschläuche
  • 5,3 bar errechneter Druckverlust



Schlauchstrecke Hochstr.

  • 420 m Länge (Zeit befüllen 2,3Min /1852 L)
  • 13,6 m Höhenunterschied
  • 21 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,4 bar errechneter Druckverlust



**********    G Ü T E R S D O R F    ***********

Schlauchstrecke entlang des Radweges

  • 300 m Länge (Zeit befüllen 1,7Min /1323 L)
  • 27,1 m Höhenunterschied
  • 20 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,3 bar errechneter Druckverlust

Verstärkerpumpe

  • 400 m Länge (Zeit befüllen 2,2Min /1764 L)
  • 13,8 m Höhenunterschied
  • 20 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,2 bar errechneter Druckverlust



Schlauchstrecke Thalham / Gütersdorf

  • 360 m Länge (Zeit befüllen 2,0Min /1588 L)
  • 18,9 m Höhenunterschied
  • 18 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,2 bar errechneter Druckverlust

Verstärkerpumpe

  • 460 m Länge (Zeit befüllen 2,5Min /2029 L)
  • 8,7 m Höhenunterschied
  • 23 B-Schläuche a 20m + 5 Reserveschläuche
  • 6,4 bar errechneter Druckverlust



 Schlauchstrecke Thalham / Gütersdorf

  • 360 m Länge (Zeit befüllen 2,0Min /1588 L)
  • 18,3 m Höhenunterschied
  • 18 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,2 bar errechneter Druckverlust

Verstärkerpumpe

  • 420 m Länge (Zeit befüllen 2,3Min /1852 L)
  • -8,8 m Höhenunterschied
  • 21 B-Schläuche a 20m + 5 Reserveschläuche
  • 4,2 bar errechneter Druckverlust



**********    H E I D E N K A M    ***********

Schlauchstrecke Richtung Siedlung (Süden)

  • 440 m Länge (Zeit befüllen 2,4Min /1940 L)
  • 9,9 m Höhenunterschied
  • 22 B-Schläuche a 20m + 5 Reserveschläuche
  • 6,3 bar errechneter Druckvertust



Schlauchstrecke Richtung Osten (Norden)

  • 420 m Länge (Zeit befüllen 2,3Min /1852 L)
  • 13,8 m Höhenunterschied
  • 21 B-Schläuche a 20m + 4 Reserveschläuche
  • 6,5 bar errechneter Druckverlust



Schlauchstrecke Richtung Westen

  • 420 m Länge (Zeit befüllen 2,3Min /1852 L)
  • 11,6 m Höhenunterschied
  • 21 B-Schläuche a 20m + 5 Reserveschläuche
  • 6,2 bar errechneter Druckverlust

Verstärkerpumpe gegenüber HausNr 40

  • 120 m Länge (Zeit befüllen 0,7Min /529 L)
  • 8,9 m Höhenunterschied
  • 6 B-Schläuche a 20m + 1 Reserveschläuche
  • 2,4 bar errechneter Druckverlust

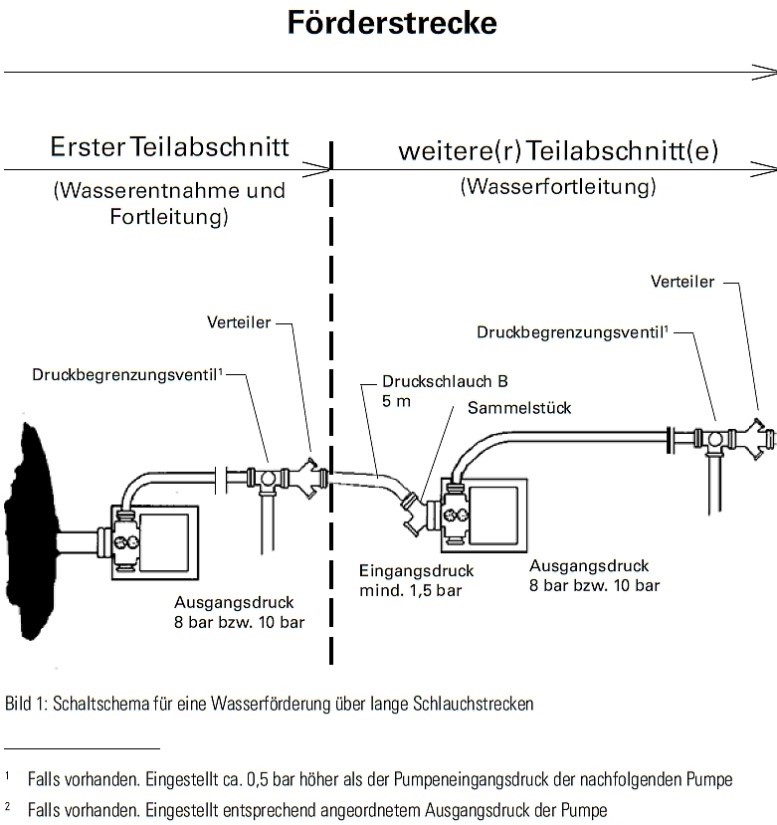

Wasserförderung über lange Schlauchstrecken

Wasserförderung über lange Schlauchstrecke



Schätzwerte für Förderströme Strahlrohre

Strahlrohr

bei 5bar

bei 6bar

DM      mit Mundstück

ohne Mundstück

24 (25)

53 (50)

26

58

CM      mit Mundstück

ohne Mundstück

120 (100)

215 (200)

130

235

C - Hohlstrahlrohr



60-235

BM      mit Mundstück

ohne Mundstück

380 (400)

715 (800)

415

785

B - Hohlstrahlrohr



130-400

Angaben jeweils in l/min

 Druckverluste

Förderstrom l/min

600

800

1000

1200

je 20m B-Schlauchleitung

0,14

0,24

0,34

0,48

je 100m B-Schlauchleitung

0,70

1,20

1,70

2,40



Je 10 m Höhenunterschied

  • Druckabfall 1bar bei Steigung
  • Drucksteigerung 1bar bei Gefälle

Die Pumpenleistung ist bis zu einer Saughöhe von 3m gewährleistet.



Wichtige Punkte:

  • Abschnittsleiter „Förderstrecke“ einsetzten
  • Verkehrsabsicherung durchführen
  • Schlauchaufsicht
  • Druckbegrenzungsventile einbauen (Pumpeneingangsdruck + 0,5bar)
  • Reserven bilden
    • Je Pumpe 2 B-Schläuche
    • Für 3 Pumpen eine Reservepumpe





Normbeladungen B – Schläuche:

LF 16, LF 8 12
(H)LF 20, (H)LF 10 14
LF 16 TS 30
TSF 8
TSF-W, MLF, KLF 10
